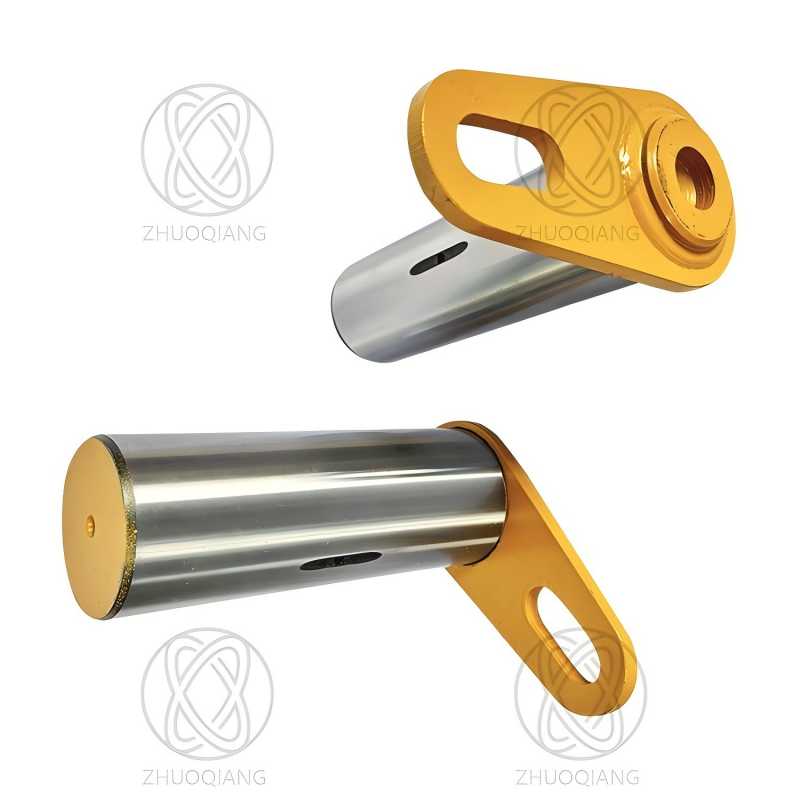

Dans le monde de l’ingénierie mécanique, les composants semblent souvent faussement similaires. Parmi eux, les broches et les arbres sont deux éléments cylindriques qui sont fréquemment confondus en raison de leur forme et de leur utilisation dans les machines. Cependant, leurs fonctions, intentions de conception, matériaux et rôles au sein des systèmes sont fondamentalement différents.
La principale différence entre un une broche et un arbre signifie qu'une broche est généralement utilisée pour la fixation, l'alignement ou le positionnement, tandis qu'un arbre est conçu pour transmettre un mouvement de rotation et un couple au sein d'un système mécanique.
Cet article explore les distinctions approfondies entre les broches et les arbres, en plongeant dans leurs définitions, leurs applications, leurs matériaux, leurs considérations techniques et une analyse comparative complète pour aider les ingénieurs, les concepteurs et les acheteurs B2B à prendre des décisions éclairées.
Un arbre est un composant mécanique rotatif conçu pour transmettre de la puissance et du mouvement, tandis qu'une goupille est avant tout un élément de fixation ou d'alignement qui peut ou non subir un mouvement.
Les arbres sont des éléments fondamentaux des systèmes d'entraînement. Ils sont conçus pour transmettre le couple et la rotation d'un composant à un autre, par exemple d'un moteur à un engrenage ou d'un moteur à une roue. Les arbres tournent généralement, sont soutenus par des roulements et peuvent présenter des caractéristiques telles que des cannelures ou des rainures de clavette pour l'accouplement.
Les broches, en revanche, sont des composants plus simples. On les trouve couramment dans les charnières, les joints et les fixations, leur objectif principal est de fixer les pièces ensemble, d'aligner les composants pendant l'assemblage ou de permettre un mouvement limité (comme la rotation ou le glissement dans les liaisons à chape).
Comprendre leurs définitions de base permet de clarifier leurs applications et leurs rôles mécaniques très différents.
Les arbres sont utilisés pour transmettre le couple et le mouvement, tandis que les broches sont utilisées pour la fixation, le positionnement ou pour permettre un mouvement de pivotement limité.
Transmission de puissance : les arbres servent de lien entre les composants générateurs et consommateurs de puissance, tels que les moteurs et les boîtes de vitesses.
Rotation et mouvement : les arbres tournent sous charge et fournissent de l'énergie mécanique via des courroies, des chaînes, des poulies et des engrenages.
Composants de support : les roulements soutiennent les arbres et minimisent la friction pendant le mouvement.
Alignement : Les goupilles assurent un alignement précis des composants lors de l'assemblage.
Fixation : les axes de chape, les goupilles fendues et les goupilles à ressort agissent comme des attaches sécurisées.
Pivotement : dans les articulations ou les liaisons, les broches permettent une rotation ou un mouvement limité entre les composants connectés.
| Type d'application | Utilisation de la broche | Utilisation de l'arbre |
|---|---|---|
| Automobile | Goupilles fendues dans les moyeux de roue | Arbres de transmission transmettant le couple |
| Machinerie lourde | Axes de charnière dans les pelles | Arbres de puissance dans les systèmes hydrauliques |
| Équipement industriel | Goupilles pour l'ajustement des composants | Arbres dans les systèmes de convoyeurs |
| Aérospatial | Goupilles d'alignement dans les pièces du fuselage | Arbres rotatifs dans les turbines |
Ce contraste montre clairement que même si les deux peuvent être cylindriques et métalliques, leurs fonctions dans un système d'ingénierie diffèrent considérablement.
Les broches sont généralement fabriquées en acier inoxydable, en laiton ou en acier au carbone pour plus de résistance ou de résistance à la corrosion, tandis que les arbres sont fabriqués en alliage ou en acier trempé pour des charges de torsion et une durabilité élevées.
Matériaux courants : Acier au carbone, acier allié, acier inoxydable.
Traitement thermique : les arbres subissent souvent des processus de durcissement tels que la trempe et le revenu pour améliorer leur résistance.
Usinage de précision : les arbres sont fraisés, tournés et rectifiés selon des tolérances exactes.
Traitements de surface : La nitruration, le placage ou le revêtement sont utilisés pour augmenter la résistance à l'usure et réduire la friction.
Matériaux : Acier inoxydable (résistance à la corrosion), laiton (conductivité électrique), acier à ressort (flexibilité), acier trempé (applications fortes charges).
Fabrication : Le formage à froid, la rectification de précision, le poinçonnage et le tournage sont couramment utilisés.
Finition de surface : Extrémités chanfreinées ou arrondies pour faciliter l'insertion ; parfois enduit pour résister à l'usure ou à la corrosion.
| Propriétés | des broches | Arbres |
|---|---|---|
| Stress primaire | Tondre | Torsion et flexion |
| Propriété clé | Dureté, résistance au cisaillement | Résistance à la fatigue, couple |
| Résistance à l'usure | Modéré | Haut |
| Finition de surface | Lisse, souvent enduit | Meulé, durci |
Choisir le bon matériau et le bon procédé pour chaque composant garantit une durabilité et des performances mécaniques optimales.
La conception de l'arbre est basée sur la capacité de couple, la vitesse de rotation et les charges de flexion critiques, tandis que la conception des broches se concentre sur la résistance au cisaillement, la facilité d'installation et la tolérance d'alignement.
Analyse des charges : les arbres subissent des charges de torsion, de flexion et axiales, en particulier dans les systèmes dynamiques.
Vitesse critique : les concepteurs doivent s'assurer que les arbres fonctionnent en dessous de leur vitesse critique pour éviter la résonance.
Clavettes et épaulements : Pour couplage mécanique avec engrenages, poulies ou roues.
Ajustements des roulements : les arbres doivent maintenir des tolérances serrées pour une rotation fluide dans les roulements.
Type d'ajustement : Les goupilles doivent être ajustées de manière serrée ou lâche selon la fonction (par exemple, interférence pour les chevilles, dégagement pour les axes de chape).
Résistance au cisaillement : Particulièrement importante pour les applications structurelles ou porteuses.
Facilité d'assemblage : les goupilles à ressort ou les goupilles coniques permettent une installation ou un retrait rapide.
Choix du matériau : Affecte la résistance à la corrosion et la longévité dans des environnements spécifiques.
| Éléments de conception | Broches | Arbres |
|---|---|---|
| Type de charge | Principalement cisaillement | Torsion + Flexion |
| Tolérances critiques | Tolérances d'ajustement des trous | Diamètre, Concentricité |
| En mouvement ou statique | Généralement statique ou pivotant | Généralement tournant |
| Mode de défaillance | Cisaillement ou pliage | Fissures de fatigue, déflexion |
Les bonnes pratiques d'ingénierie exigent que chaque composant soit optimisé pour son rôle spécifique : broches pour le maintien et arbres pour la transmission.
Les broches et les arbres diffèrent par leur fonction, leur profil de contrainte, leur comportement en mouvement, leurs exigences en matière de matériaux et leur complexité de conception.
Voici un aperçu rapide :
| Paramètre | de broche | Arbre |
|---|---|---|
| Objectif principal | Fixation ou positionnement | Transmission de puissance et de mouvement |
| Forme typique | Cylindre court | Cylindre long |
| Expériences de mouvement | Minimal ou pivotant | Rotation continue |
| Résistance à la charge | Cisaillement ou compression | Torsion, flexion |
| Matériaux courants | Acier inoxydable, laiton | Acier allié trempé |
| Complexité de conception | Faible à moyen | Haut |
| Exemples de composants | Axe de chape, goupille de centrage | Arbre de roue, arbre de transmission |
Alors que les arbres sont les « muscles » mécaniques dans de nombreuses machines, les broches sont les « articulations » qui maintiennent le squelette ensemble.
Comprendre les différences entre les broches et les arbres est essentiel pour tout professionnel de la conception mécanique, de la fabrication ou de la maintenance des machines.
Les arbres sont des composants conçus pour transmettre la puissance et tourner sous charge. Ils sont complexes, critiques et généralement personnalisés pour chaque application.
Les broches , en revanche, sont souvent des composants simples et passifs qui jouent un rôle essentiel pour garantir l'intégrité structurelle, l'alignement ou le simple mouvement des machines.
En reconnaissant leurs fonctions et limites uniques, les ingénieurs et les professionnels de l'approvisionnement peuvent choisir la bonne pièce pour le bon travail, améliorant ainsi les performances, la sécurité et la longévité des systèmes mécaniques.
