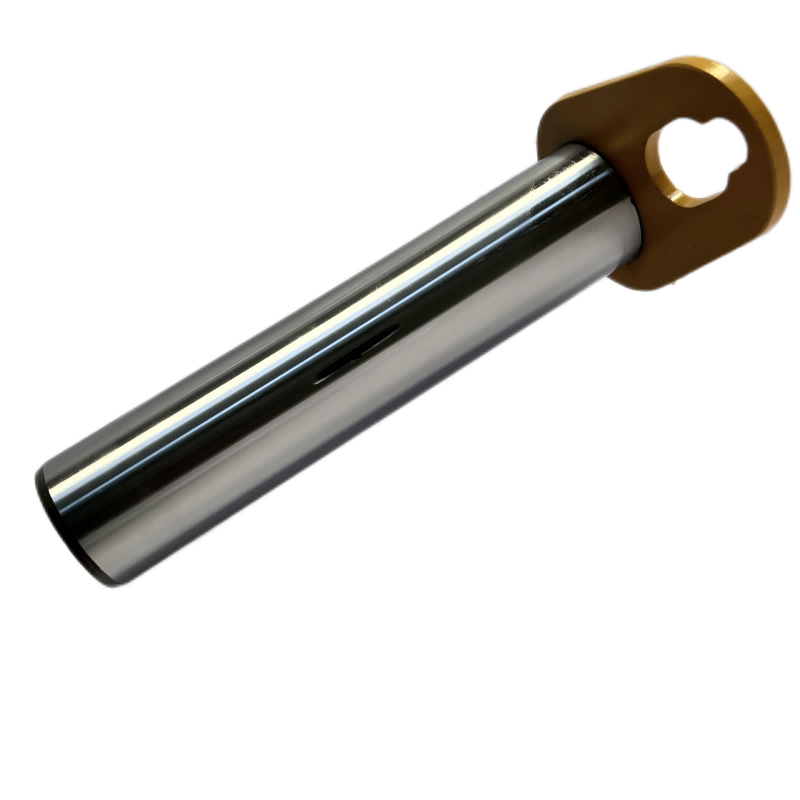

Un chargeur est aussi stable que ses points de pivotement. Lorsqu’une liaison pivot s’use, cela compromet gravement la force d’arrachement, les temps de cycle et la sécurité de l’opérateur. La perte de performance se produit rarement soudainement. C’est généralement le lent aboutissement d’un frottement abrasif, d’une fatigue métallurgique invisible ou d’un entretien quotidien inapproprié. Pour les gestionnaires de flotte et les mécaniciens de machinerie lourde, les solutions rapides ne suffisent jamais. Votre principale priorité est de diagnostiquer le mode de défaillance exact. Trouver la cause première évite les temps d’arrêt récurrents et les dommages secondaires coûteux. Ce guide analyse les mécanismes cachés de l’usure des pivots. Nous décrivons les spécifications de remplacement critiques que vous devez exiger des fabricants. Enfin, nous fournissons un cadre éprouvé pour sélectionner des remplacements de qualité commerciale. Vous apprendrez à inspecter votre équipement, à évaluer les qualités métallurgiques et à sécuriser le matériel conçu pour résister à des contraintes opérationnelles extrêmes.
Friction et fatigue : Les principaux facteurs responsables de la défaillance de l'arbre de l'axe du chargeur sont la pénétration d'abrasifs (gallage/rayures) et la concentration des contraintes dues aux charges de choc.
Questions de matériaux : l'acier au carbone standard (comme le 1045) est insuffisant pour les applications à fort impact ; L'acier chromoly (comme le 4140) avec un traitement thermique précis est la base d'une longévité à toute épreuve.
Dimensionnement et tolérances : la spécification de tolérances exactes (par exemple, arbres d'axe de godet de haute qualité 80) évite l'usure des pattes et les pannes catastrophiques comme le détachement du godet.
Vérification des fournisseurs : L'évaluation d'un fournisseur d'arbres à broches de chargeur nécessite de regarder au-delà du prix pour vérifier les certifications métallurgiques, les profondeurs de durcissement et les processus d'assurance qualité.

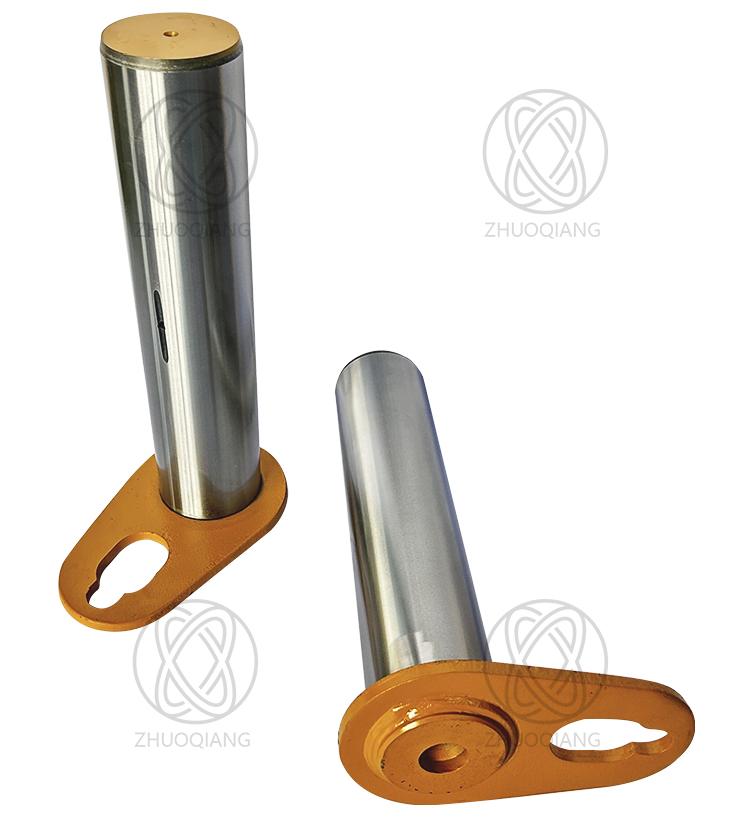

Les connexions pivotantes subissent quotidiennement d’immenses forces physiques. Quand un L'arbre de l'axe du chargeur commence à tomber en panne, la machine entière en souffre. Comprendre exactement comment et pourquoi ces composants tombent en panne est la première étape vers la prévention de pannes futures.
Usure abrasive et grippage : La graisse agit comme une barrière protectrice vitale. Lorsque les programmes de lubrification glissent, de la silice, de la saleté et de la poussière de roche s'infiltrent dans la cavité du pivot. Ces débris abrasifs se mélangent aux graisses résiduelles. Cela crée une pâte abrasive très destructrice. Pendant des centaines d'heures de fonctionnement, cette pâte usine littéralement le diamètre de la goupille. Vous finirez par voir une notation approfondie et un transfert de matériel. Les mécaniciens qualifient la déchirure de ce matériau de grippage.
Concentration de contraintes et fatigue du métal : les chargeurs entrent fréquemment en collision avec des obstacles solides et inamovibles. Creuser de manière agressive dans un sol très compacté envoie de violentes ondes de choc directement à travers la flèche. Ces charges de choc répétées créent des fractures microscopiques le long de la surface de la broche. Avec le temps, ces microfractures se développent. Ils suivent le chemin de moindre résistance plus profondément dans le métal. Cette fatigue conduit finalement à une goupille complètement cassée.
Expansion des parois des pattes (usure du pivot) : l'usure des composants crée un désastre mécanique aggravé. Une goupille usée introduit de minuscules quantités de jeu. Cet espace supplémentaire permet à la goupille d'agir comme un marteau coulissant contre les pattes de montage. Chaque boucle du godet claque violemment la goupille contre les parois des pattes. Bientôt, les alésages parfaitement ronds se transforment en formes ovales. Les remplacements de broches standard deviennent complètement inutiles à ce stade car le trou de montage lui-même est endommagé.
Conséquences extrêmes : Négliger ces signes avant-coureurs invite à la catastrophe. Un cisaillement catastrophique se produit lorsqu'une goupille affaiblie et fatiguée se casse complètement sous une lourde charge. Ce mode de défaillance entraîne des chutes soudaines de godets ou un effondrement total de la rampe. La sécurité des opérateurs est instantanément compromise et le chantier environnant est exposé à des risques extrêmes.
Des diagnostics précis évitent les heures de réparation perdues. Vous devez systématiquement isoler la source exacte du jeu de pivotement avant de commander des pièces.
Diagnostics visuels et opérationnels :
Jeu latéral ou vertical excessif : Soulevez légèrement les bras du chargeur du sol. Placez un levier solide sous le joint pivotant. Appliquez une force vers le haut et surveillez attentivement la connexion. Si vous constatez un mouvement indépendant entre la goupille et l’ergot avant que le bras ne bouge réellement, vous avez un jeu excessif.
Réponse hydraulique inégale : Faites attention au comportement de la machine sous charge. Si vous ressentez des « secousses » ou des bégaiements pendant les cycles de levage, la géométrie du pivot est probablement compromise. Les goupilles de fixation forcent les vérins hydrauliques à travailler plus fort, provoquant un mouvement irrégulier.
Dommages visibles à la surface : Extrayez l’arbre et nettoyez-le soigneusement. Recherchez les lignes de notation évidentes. Vérifiez le bleuissement localisé. Le bleuissement indique qu'une chaleur de friction intense a brûlé la graisse. Enfin, n'hésitez pas à porter des vêtements de marche. L'usure progressive se produit lorsque la goupille développe des crêtes distinctes là où elle frotte contre la bague.
Le seuil de « Line-Boring » :
Vous devez déterminer si un simple échange de pièces résoudra le problème. Utilisez un micromètre intérieur pour mesurer l'alésage des pattes du cadre. Mesurez horizontalement et verticalement. Si la différence (ovalité) dépasse la tolérance autorisée par le fabricant (souvent seulement 0,5 mm), une nouvelle broche ne sera pas bien ajustée. À ce seuil, vous ne pouvez pas simplement installer une nouvelle goupille et une nouvelle bague. Les pattes du cadre nécessitent un perçage professionnel. Un machiniste doit souder l’intérieur de la cosse usée pour ajouter de la matière. Ils l'ont ensuite percé parfaitement pour lui redonner sa dimension d'usine.
Vous ne pouvez pas faire de compromis sur les spécifications techniques. Les exigences physiques imposées à un chargeur nécessitent des choix métallurgiques précis et des normes d'usinage exactes.
Bases métallurgiques :
Le choix de l’acier dicte la survie de l’articulation pivotante. L'acier au carbone standard 1045 offre une résistance de base décente. Cependant, il n’a pas la robustesse requise pour supporter des forces d’impact importantes. Les applications lourdes nécessitent des aciers alliés spécialisés. Les alliages comme l'acier chromoly 4140 ou 4340 contiennent des quantités spécifiques de chrome et de molybdène. Ces ajouts chimiques augmentent considérablement à la fois la limite d'élasticité et la résistance à la fatigue. Ils durent tout simplement plus longtemps que l'acier au carbone standard dans tous les scénarios de terrassement.
Comparaison des nuances d'acier courantes pour équipements lourds
Grade |
Type d'alliage |
Résistance aux chocs |
Meilleur cas d'utilisation |
|---|---|---|---|
1045 |
Carbone moyen |
Faible à modéré |
Broches statiques légères et à faible contrainte |
4140 |
Chrome-Molybdène |
Haut |
Pivots de chargeur standard pour usage intensif |
4340 |
Nickel-Chrome-Moly |
Extrême |
Godets pour mines ou roches à fort impact |
Traitement thermique et dureté (HRC) :
L’acier brut ne suffit pas. Le processus de fabrication doit inclure un durcissement par induction. La surface de la broche doit être suffisamment dure pour résister à l'usure abrasive. Nous recherchons généralement une dureté de surface de 50 à 60 sur l’échelle Rockwell C (HRC). Cependant, le processus de durcissement ne doit pénétrer que sur quelques millimètres (cémentation). L'âme interne doit rester relativement molle et ductile. Un noyau ductile absorbe les chocs violents sans se briser.
Tolérances dimensionnelles :
L'ajustement exact n'est absolument pas négociable. Les normes industrielles exigent le strict respect des dimensions spécifiées. Par exemple, lorsque vous recherchez Arbres de goupilles de seau 80 de haute qualité , vous garantissez un ajustement exact de 80 mm de diamètre. Même des écarts micro-millimétriques créent un jeu immédiat dès l’installation. Des composants desserrés claquent dans les bagues pendant le fonctionnement. Cela provoque une usure prématurée et rapide de l’ensemble de l’ensemble.
Réalité de la mise en œuvre :
Méfiez-vous des pièces de rechange non vérifiées. De nombreux fabricants bon marché « durcissent à cœur » leurs broches. Le durcissement à cœur permet à l'ensemble de la broche d'atteindre 60 HRC. Cela crée un composant incroyablement fragile. Une tige trop durcie est essentiellement une tige de verre. Il se brisera facilement sous de lourdes charges, laissant votre godet coincé dans la terre.
Lorsque vous confirmez qu’une pièce doit être remplacée, vous êtes confronté à trois possibilités d’achat distinctes. Chaque option comporte des compromis mécaniques et opérationnels spécifiques.
Remplacements OEM :
Les pièces d'origine du fabricant d'équipement offrent un ajustement garanti. Vous savez que la métallurgie s'aligne parfaitement avec l'ingénierie d'usine. Ils constituent le meilleur choix pour les machines encore sous garantie. Cependant, ils entraînent souvent des majorations de prix massives. Les concessionnaires peuvent également être confrontés à des délais de livraison longs. Si une machine critique tombe en panne, vous ne pouvez souvent pas vous permettre d'attendre trois semaines pour une expédition en usine.
Marché secondaire de haut niveau :
Les marques de rechange de qualité offrent une alternative très rentable. Ces pièces se trouvent généralement sur une étagère, immédiatement disponibles pour l'expédition. Cependant, votre succès dépend entièrement d’une discipline stricte en matière d’approvisionnement. Vous devez appliquer énergiquement spécifications de l'arbre de la goupille du chargeur avant d'acheter. N'acceptez jamais les allégations génériques « acier trempé ». Exigez des nuances d’alliage exactes et vérifiez la profondeur de cémentation.
Systèmes de broches d'expansion :
Il s'agit de la mise à niveau technique pour les machines plus anciennes. Les systèmes d'expansion utilisent une conception mécanique unique. Ils comportent des manchons d'expansion coniques aux deux extrémités. Lorsque vous serrez la fixation, les manchons se dilatent radialement dans les pattes usées du cadre. Cette action d'expansion verrouille le système de manière permanente. Il élimine entièrement le jeu de pivotement sans nécessiter de perçage de ligne coûteux. Le principal compromis est le coût. Vous payez un coût initial de pièce plus élevé. Cependant, vous réduisez considérablement la lourde main d’œuvre d’installation et les temps d’arrêt des machines.
L’approvisionnement en pièces détachées de machines lourdes fiables nécessite un œil cynique. Vous devez évaluer minutieusement la source de fabrication avant d’installer son acier dans votre flotte.
Certification matérielle :
Ne vous fiez jamais à une description de produit de base. Exigez des rapports de tests d’usine (MTR) transparents. Un MTR fait office d’acte de naissance pour l’acier. Il prouve la qualité exacte et répertorie la composition chimique précise. Si un fournisseur ne peut pas produire de MTR, éloignez-vous immédiatement.
Contrôle qualité et tests :
Recherchez des fabricants qui prennent les tests au sérieux. Les installations haut de gamme utilisent des tests par ultrasons pour scanner l'acier. Cela permet d'identifier les défauts internes cachés ou les poches d'air avant le début de l'usinage. Ils utilisent également un équipement de test de dureté Rockwell précis. Ils doivent vérifier que le processus de durcissement par induction atteint à chaque fois l'objectif correct de 50 à 60 HRC.
Inventaire et évolutivité :
Évaluer leur capacité opérationnelle. Peuvent-ils systématiquement fournir des tailles standardisées allant de 40 mm à bien plus de 100 mm ? De plus, évaluez leur délai d’exécution pour l’usinage personnalisé. Les chargeurs plus anciens ou fortement modifiés nécessitent souvent des longueurs personnalisées ou des canaux de graisse modifiés.
Atténuation des risques :
Un crédible Le fournisseur d’arbres à broches de chargeur soutient fermement ses données techniques. Ils garantiront par écrit les tolérances dimensionnelles. Ils doivent également proposer des conditions de garantie claires et sans ambiguïté vous protégeant contre le cisaillement prématuré ou les usures inhabituelles.
La perte de performances au point pivot est un problème hautement corrigible. Cependant, vous ne pouvez pas compter sur des solutions rapides et bon marché. Une réparation durable nécessite que vous accordiez la priorité à une métallurgie correcte, à des tolérances d'usinage précises et à un durcissement par induction vérifié par rapport au prix initial le plus bas. Comprendre les mécanismes de l'usure abrasive et de la fatigue sous contrainte vous permet de prendre des décisions d'approvisionnement plus judicieuses.
Vos prochaines étapes sont claires. Tout d’abord, extrayez les composants endommagés et nettoyez soigneusement la zone. Deuxièmement, mesurez soigneusement l’alésage du cadre avec un micromètre intérieur pour vérifier l’ovalité. Enfin, consultez directement un fournisseur certifié en utilisant les spécifications strictes décrites dans ce guide. Sécuriser le bon matériel de qualité commerciale garantit que votre machine retrouve sa force d'arrachement maximale et reste opérationnelle en toute sécurité pendant des milliers d'heures.
R : Basez toujours votre calendrier de référence sur les directives OEM. Cela varie généralement toutes les 10 à 50 heures de fonctionnement. Cependant, vous devez ajuster cette fréquence pour les environnements extrêmes. Si vous travaillez dans une poussière épaisse, une boue profonde ou du sable abrasif, vous devez graisser quotidiennement les points de pivotement. La graisse fraîche élimine les contaminants abrasifs avant qu'ils ne causent des dommages.
R : Les premières défaillances indiquent généralement une dureté inadaptée ou une mauvaise installation. Si le remplacement était complètement durci, il était probablement trop fragile pour absorber les chocs. Alternativement, l’installation d’une goupille parfaitement droite dans une cosse déjà ovalisée et usée provoque de graves contraintes inégales. Une surcharge extrême au-delà de la capacité de la machine provoque également un cisaillement immédiat.
R : Nous déconseillons fortement cette pratique. La tige en acier doux non traitée n'a absolument pas la résistance au cisaillement et la dureté de surface nécessaires. Il se déformera presque instantanément sous la charge hydraulique. Cela risque une défaillance structurelle immédiate, créant de graves risques pour la sécurité de l'opérateur et du personnel au sol.
