A Die Hülsenkupplung für die Welle ist für mechanische Kraftübertragungssysteme von entscheidender Bedeutung. Es verbindet zwei rotierende Wellen effizient und sorgt so für eine reibungslose Kraftübertragung. Es ist für seine Einfachheit und Kosteneffizienz bekannt und eignet sich ideal für verschiedene Branchen. In diesem Artikel werden wir die Arten, Funktionen und Vorteile einer Hülsenkupplung für Wellen untersuchen. Sie erfahren, wie es mit Fehlausrichtungen umgeht und wie Sie den richtigen Typ für Ihre Anwendung auswählen.

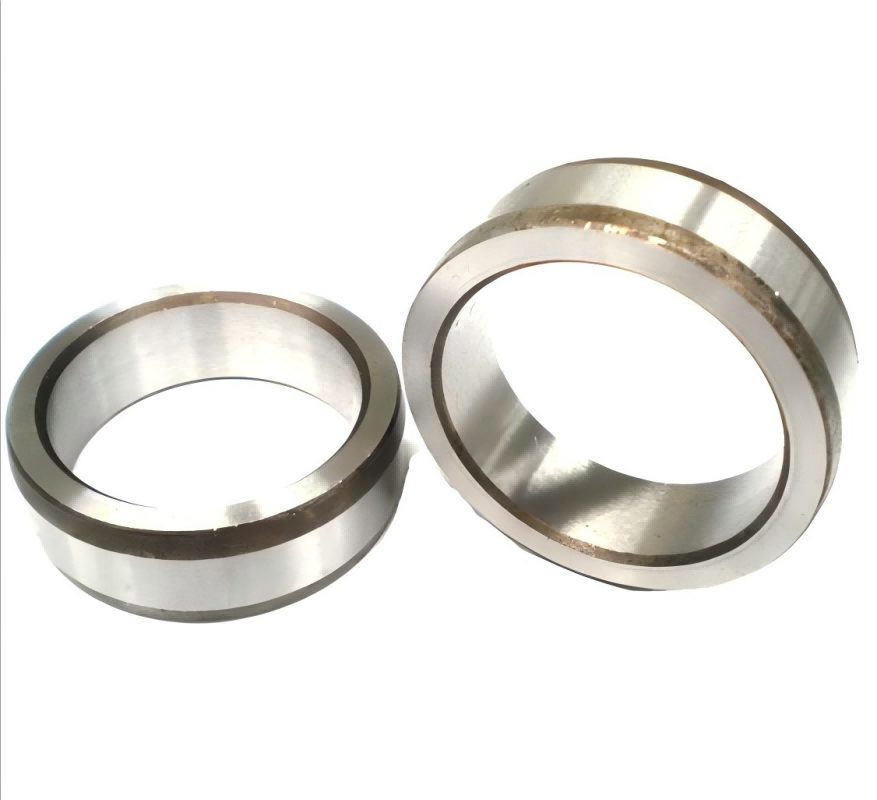

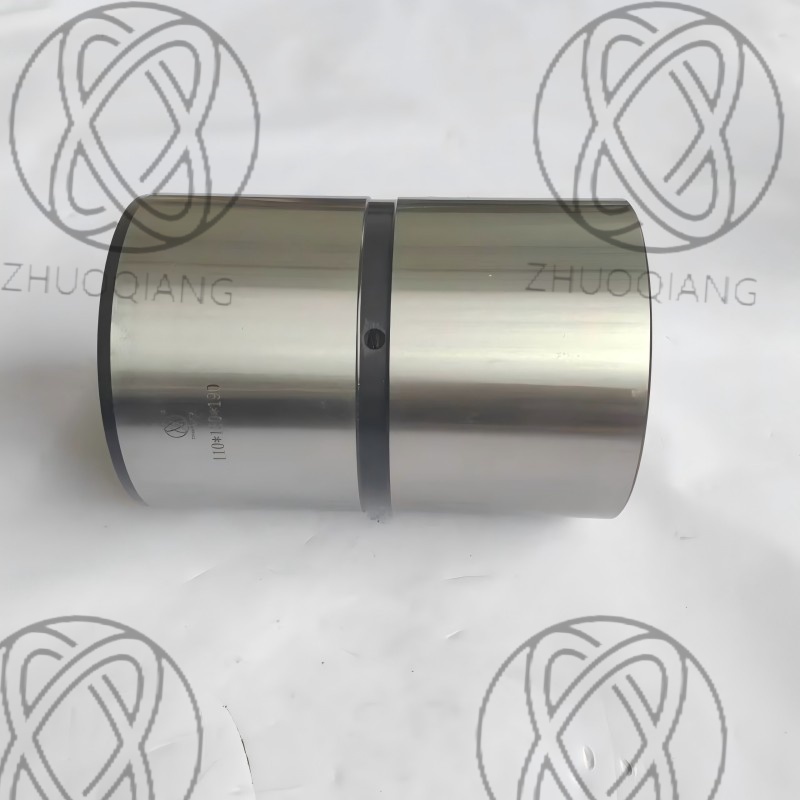

Eine Muffenkupplung, auch Muffenkupplung genannt, ist eine mechanische Verbindung zur Verbindung zweier Wellen. Es handelt sich im Wesentlichen um ein hohles zylindrisches Rohr, das über die Wellenenden gleitet und Drehbewegungen überträgt. Die Kupplung kann mit Schlüsseln, Stellschrauben oder anderen Befestigungsmitteln gesichert werden, um ein Verrutschen zu verhindern und eine zuverlässige Verbindung zu gewährleisten.
Die Hülsenkupplung ist besonders effektiv, wenn die Wellen perfekt ausgerichtet sind. Sein geradliniges Design macht es für viele Anwendungen zu einer wirtschaftlichen Wahl.
Bei der Konstruktion einer Muffenkupplung handelt es sich um ein dickes Hohlrohr aus haltbaren Materialien wie Gusseisen oder Stahl. Der Innendurchmesser der Hülse ist präzise bearbeitet, um dem Außendurchmesser der Wellen zu entsprechen. Dies sorgt für einen festen Sitz und erleichtert eine effiziente Kraftübertragung.
Zur Sicherung der Kupplung werden häufig ein Senkschlüssel oder Gewindestifte verwendet. Diese Verriegelungsmechanismen verhindern, dass sich die Wellen relativ zur Hülse bewegen, und sorgen so dafür, dass das Drehmoment ohne Energieverlust übertragen wird.
Die starre Muffenkupplung ist die einfachste Form der Muffenkupplung. Es verfügt über eine einteilige Hülse, die eine perfekte Ausrichtung zwischen den Wellen erfordert. Dieser Typ ist ideal für Anwendungen, bei denen kein Spielraum für Fehlausrichtung besteht und keine hohe Drehmomentübertragung erforderlich ist.
Allerdings weist die starre Hülsenkupplung Einschränkungen auf. Es kann keine Fehlausrichtung zwischen den Wellen ausgleichen. Wenn die Wellen nicht perfekt ausgerichtet sind, kann dies zu einer übermäßigen Belastung der angeschlossenen Geräte und damit zu vorzeitigem Verschleiß führen.
Flexible Hülsenkupplungen dienen dazu, Fehlausrichtungen zwischen den Wellen auszugleichen. Sie verfügen über einen Elastomereinsatz (Gummi) zwischen zwei Metallnaben, der dabei hilft, Vibrationen zu dämpfen und Stöße zu absorbieren. Durch diese Flexibilität kann die Kupplung parallele, winkelige und axiale Fehlausrichtungen ausgleichen und angeschlossene Geräte vor den durch Fehlausrichtungen verursachten Belastungen schützen.
Flexible Hülsenkupplungen werden häufig in Anwendungen eingesetzt, bei denen die Wellen nicht perfekt ausgerichtet sind oder bei denen die Stoßdämpfung von entscheidender Bedeutung ist.
Eine geteilte Hülsenkupplung, auch Klemmkupplung genannt, besteht aus einer in zwei Hälften geteilten Hülse. Diese Hälften können zur Bildung der Kupplung zusammengeschraubt werden. Dieses Design ermöglicht eine einfache Installation und Demontage, ohne die Ausrichtung der Wellen zu beeinträchtigen. Geteilte Hülsenkupplungen werden üblicherweise in Systemen verwendet, in denen häufige Wartung oder eine Neupositionierung der Welle erforderlich ist.
Eine Hülsenkupplung überträgt das Drehmoment von einer Welle auf eine andere, indem sie die Wellen miteinander verriegelt. Die Hülse passt über die Enden der Wellen und das Drehmoment wird über die Verbindung übertragen. Um sicherzustellen, dass sich die Wellen ohne Schlupf drehen, werden sie mit einem Schlüssel oder einer Stellschraube arretiert.
Für eine optimale Drehmomentübertragung muss die Kupplung einen sicheren Sitz haben. Jeder Schlupf oder jede Fehlausrichtung kann zu Energieverlust und verminderter Effizienz führen.
Einer der Hauptvorteile von Hülsenkupplungen ist ihre Fähigkeit, kleinere Fehlausrichtungen zu bewältigen, insbesondere in flexiblen Versionen. Während starre Hülsenkupplungen eine präzise Ausrichtung erfordern, können flexible Kupplungen Fehlausrichtungen ausgleichen, die durch Temperaturschwankungen, Vibrationen oder Strukturbewegungen verursacht werden.
Flexible Muffenkupplungen können Folgendes bewältigen:
Parallelversatz: Wenn die Wellen horizontal oder vertikal versetzt sind.
Winkelversatz: Wenn die Wellen in einem Winkel zueinander stehen.
Axiale Fehlausrichtung: Wenn sich die Wellen aufgrund von Wärmeausdehnung oder anderen Faktoren entlang ihrer Achse verschieben.
Durch diese Flexibilität können Hülsenkupplungen die Ausrüstung vor den durch Fehlausrichtung verursachten Belastungen schützen und so die Lebensdauer der angeschlossenen Maschinen verlängern.
Flexible Muffenkupplungen zeichnen sich dadurch aus, dass sie Vibrationen dämpfen und Stöße absorbieren. Diese Fähigkeit ist besonders wichtig in Systemen, die schwankenden Belastungen oder starken Vibrationen ausgesetzt sind. Durch die Aufnahme von Stoßbelastungen reduziert die Kupplung die Auswirkungen auf die Wellen und andere verbundene Komponenten und trägt so dazu bei, die Integrität der Maschine zu bewahren.
Tipp: Für Anwendungen, die eine hohe Stoß- und Vibrationsfestigkeit erfordern, sollten Sie die Verwendung flexibler Muffenkupplungen mit Elastomereinsätzen in Betracht ziehen.
Einer der größten Vorteile von Muffenkupplungen ist ihre Kosteneffizienz. Ihr einfacher Aufbau macht sie erschwinglich und in vielen Fällen wartungsfrei. Insbesondere Elastomer-Hülsenkupplungen sind oft wartungsfrei, was Ausfallzeiten und die Notwendigkeit häufiger Inspektionen reduziert.
Da bei vielen Hülsenkupplungen keine Schmierung erforderlich ist, sind sie besonders attraktiv für wartungsarme Anwendungen. Dies und ihre einfache Installation machen sie für viele Branchen zu einer äußerst wirtschaftlichen Wahl.
Tipp: Wenn Kosteneffizienz und geringer Wartungsaufwand oberste Priorität haben, sind elastische Elastomerkupplungen eine hervorragende Option.
Hülsenkupplungen werden häufig in industriellen Anwendungen verwendet, wie zum Beispiel:
Pumpen: Verbindung von Motor und Pumpenwelle für effiziente Kraftübertragung.
Kompressoren: Gewährleistung eines reibungslosen Betriebs durch die Kopplung des Kompressormotors mit der Welle.
Lüfter: Übertragen Sie die Leistung auf die Lüfterflügel und gleichen Sie gleichzeitig Fehlausrichtungen aus.
Förderer: Verbindung von Motor- und Fördererwellen zur Drehmomentübertragung.
In diesen Anwendungen tragen Hülsenkupplungen dazu bei, einen reibungslosen und zuverlässigen Betrieb aufrechtzuerhalten und gleichzeitig den Verschleiß der verbundenen Komponenten zu reduzieren.
In der Automobil- und Bauindustrie werden Hülsenkupplungen in folgenden Anwendungen eingesetzt:
Antriebswellen: Verbindung des Motors mit dem Antriebsmechanismus in Fahrzeugen.
Kräne und Bagger: Drehmomentübertragung in schweren Baumaschinen.
Die Fähigkeit von Hülsenkupplungen, mittlere bis hohe Drehmomente zu bewältigen und Fehlausrichtungen zu absorbieren, macht sie ideal für anspruchsvolle Umgebungen.
Berücksichtigen Sie bei der Auswahl der richtigen Hülsenkupplung für Ihre Anwendung die folgenden Schlüsselfaktoren, um optimale Leistung und Langlebigkeit der Ausrüstung sicherzustellen.
| Faktordetails | Wissenschaftlicher | Daten/Beispiele | Vergleich |
|---|---|---|---|
| Drehmomentanforderungen | Stellen Sie sicher, dass die Kupplung das für Ihr System erforderliche Drehmoment bewältigen kann. | Beispiel: Eine Muffenkupplung in einem Pumpensystem muss ein Drehmoment von 150 Nm bewältigen. | Starre Kupplung: Am besten für niedriges bis mittleres Drehmoment (bis zu 500 Nm). Flexible Kupplung: Geeignet für höhere Drehmomente mit Stoßdämpfung, bis zu 2.000 Nm. |
| Fehlausrichtungstoleranz | Wählen Sie je nach Ausrichtungsfehler in Ihrem System zwischen starren und flexiblen Kupplungen. | Beispiel: In einer Förderanlage sind die Wellen um 2 Grad falsch ausgerichtet. Flexible Muffenkupplungen können diese Fehlausrichtung ausgleichen. | Starre Kupplung: Erfordert eine präzise Ausrichtung, kann nur eine Fehlausrichtung von <0,5 mm tolerieren. Flexible Kupplung: Kann bis zu 3 mm parallele und 2° Winkelfehlausrichtung ausgleichen. |
| Umgebungsbedingungen | Berücksichtigen Sie Temperatur, Vibration und andere Umgebungsfaktoren, die sich auf die Leistung der Kupplung auswirken. | Beispiel: Eine Hülsenkupplung in einem Motorsystem, das in einer Fabrik mit hohen Temperaturen (70 °C) und Vibrationen betrieben wird. | Flexible Kupplung: Besser geeignet für Umgebungen mit extremen Temperaturen (bis zu 100 °C) und starken Vibrationen. Starre Kupplung: Weniger anpassungsfähig an extreme Temperaturen und Vibrationen, geeignet für stabile, kontrollierte Umgebungen. |
Tipp: Wählen Sie eine Kupplung, die den Umgebungs- und Drehmomentanforderungen Ihres Systems entspricht, um die Stabilität zu verbessern und die Lebensdauer der Ausrüstung zu verlängern.
| Faktor: | Starre Muffenkupplung, | flexible Muffenkupplung |
|---|---|---|
| Ausrichtungsanforderungen | Erfordert eine perfekte Ausrichtung zwischen den Wellen. | Kann Fehlausrichtungen (parallel, winklig und axial) ausgleichen. |
| Fehlausrichtungstoleranz | Toleriert eine Fehlausrichtung von <0,5 mm. | Toleriert bis zu 3 mm Parallel- und 2° Winkelfehler. |
| Drehmomentkapazität | Am besten für Anwendungen mit niedrigem bis mittlerem Drehmoment bis zu 500 Nm geeignet. | Geeignet für mittleres bis hohes Drehmoment, bewältigt bis zu 2.000 Nm mit Stoßdämpfung. |
| Schock und Vibration | Nicht dafür ausgelegt, Stöße oder Vibrationen zu absorbieren. | Absorbiert Stöße und Vibrationen hervorragend und schützt angeschlossene Geräte. |
| Kosten und Wartung | In der Regel geringere Kosten und geringerer Wartungsaufwand. | Etwas höhere Kosten, aber bei den meisten Elastomerkonstruktionen wartungsfrei. |
| Umgebungsbedingungen | Geeignet für stabile, kontrollierte Umgebungen mit minimalen Vibrationen und Temperaturschwankungen. | Ideal für Umgebungen mit extremen Temperaturen (bis zu 100 °C) und starken Vibrationen. |
| Installation | Erfordert eine präzise Installation und Ausrichtung der Wellen. | Einfachere Installation in Systemen mit geringfügigen Fehlausrichtungen, gleicht Wellenverschiebungen aus. |
| Haltbarkeit | Begrenzte Haltbarkeit bei Anwendungen mit Fehlausrichtung. | Langlebiger in dynamischen und vibrationsreichen Umgebungen. |
| Anwendungen | Am besten geeignet für Systeme mit perfekter Ausrichtung, z. B. Pumpen, Förderbänder und Motoren in kontrollierten Einstellungen. | Am besten geeignet für Systeme mit Fehlausrichtung oder Stoßbelastung, z. B. Kompressoren, Lüfter, Hochleistungsmaschinen. |
Tipp: Für Anwendungen, die zu Fehlausrichtungen oder wechselnden Lasten neigen, sind flexible Hülsenkupplungen die optimale Wahl, um die Systemzuverlässigkeit und die Langlebigkeit der Ausrüstung zu verbessern.
Hülsenkupplungen sind eine zuverlässige und kostengünstige Lösung zur Verbindung von Wellen in mechanischen Systemen. Unabhängig davon, ob Sie sich für starre, flexible oder geteilte Hülsenkupplungen entscheiden, sorgen sie für eine effiziente Kraftübertragung, bewältigen Fehlausrichtungen und reduzieren Vibrationen. Durch die Berücksichtigung von Faktoren wie Drehmomentanforderungen, Ausrichtungsanforderungen und Umgebungsbedingungen können Sie die am besten geeignete Hülsenkupplung für Ihre Anwendung auswählen. Für Branchen, die zuverlässige und wartungsarme Lösungen benötigen, Shanghai Fenghua International Enterprise Co., Ltd. bietet hochwertige Hülsenkupplungen für eine Vielzahl von Systemen. Ihre Produkte gewährleisten optimale Systemleistung und Langlebigkeit und erfüllen sowohl industrielle als auch kommerzielle Anforderungen.
A: Eine Hülsenkupplung für Wellen ist eine einfache mechanische Verbindung, mit der zwei Wellen zur Drehmomentübertragung verbunden werden. Es besteht aus einem hohlen zylindrischen Rohr, das über Wellenenden gleitet und durch Keile oder Stellschrauben gesichert ist.
A: Die Hülsenkupplung für Wellen überträgt Drehbewegungen zwischen ausgerichteten Wellen. Es funktioniert, indem es fest über die Wellenenden passt und sicherstellt, dass es während der Kraftübertragung nicht verrutscht. Zur Sicherung der Verbindung wird häufig ein Schlüssel oder eine Stellschraube verwendet.
A: Eine Hülsenkupplung für Wellen ist ideal für die Verbindung perfekt ausgerichteter Wellen und bietet eine kostengünstige und einfache Lösung für die Kraftübertragung. Es ist einfach zu installieren und erfordert nur minimale Wartung.
A: Wählen Sie eine flexible Hülsenkupplung für die Welle, wenn Sie Ausrichtungsfehler oder Stöße absorbieren müssen. Es eignet sich perfekt für Anwendungen mit unterschiedlichen Lasten oder bei häufig auftretenden Fehlausrichtungen.
A: Hülsenkupplungen für Wellen sind kostengünstig, einfach zu installieren und wartungsfrei, insbesondere in Elastomerausführungen. Sie übertragen Strom effizient und schützen Geräte vor Schäden durch Fehlausrichtung.
