A El acoplamiento de manguito para eje es crucial para los sistemas de transmisión de potencia mecánica. Conecta eficientemente dos ejes giratorios, asegurando una transferencia de potencia suave. Conocido por su simplicidad y rentabilidad, es ideal para diversas industrias. En este artículo, exploraremos los tipos, la funcionalidad y las ventajas de un acoplamiento de manguito para eje. Aprenderá cómo maneja las desalineaciones y cómo elegir el tipo correcto para su aplicación.
Un acoplamiento de manguito, también llamado acoplamiento de manguito, es un conector mecánico que se utiliza para unir dos ejes. Es esencialmente un tubo cilíndrico hueco, diseñado para deslizarse sobre los extremos del eje y transmitir movimiento giratorio. El acoplamiento se puede asegurar en su lugar usando llaves, tornillos de fijación u otros sujetadores para evitar el deslizamiento y garantizar una conexión confiable.
El acoplamiento de manguito es especialmente eficaz cuando los ejes están perfectamente alineados. Su diseño sencillo lo convierte en una opción económica para muchas aplicaciones.

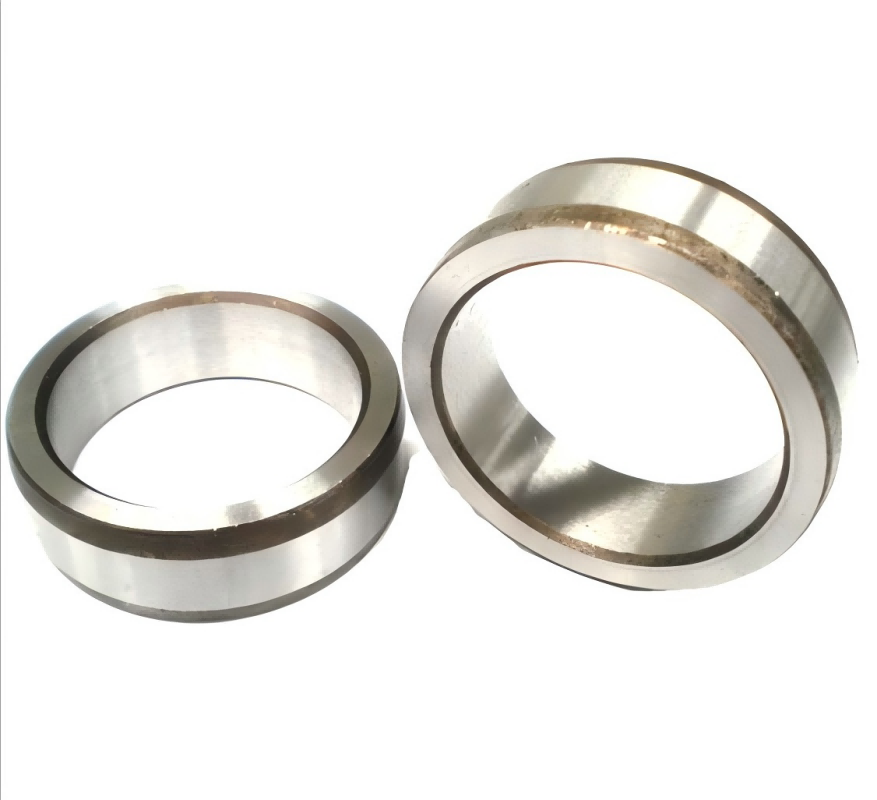

La construcción de un acoplamiento de manguito implica un tubo hueco y grueso hecho de materiales duraderos como hierro fundido o acero. El diámetro interno del manguito está mecanizado con precisión para que coincida con el diámetro externo de los ejes. Esto asegura un ajuste perfecto, lo que facilita una transferencia de energía eficiente.
Para asegurar el acoplamiento, a menudo se utiliza una llave hundida o tornillos de fijación. Estos mecanismos de bloqueo evitan que los ejes se muevan con respecto al manguito, lo que garantiza que el par se transmita sin pérdida de energía.
El acoplamiento de manguito rígido es la forma más simple de acoplamiento de manguito. Cuenta con un manguito de una sola pieza que requiere una perfecta alineación entre los ejes. Este tipo es ideal para aplicaciones donde no hay lugar para desalineación y donde no se requiere una transmisión de par alta.
Sin embargo, el acoplamiento de manguito rígido tiene limitaciones. No puede acomodar ninguna desalineación entre los ejes. Si los ejes no están perfectamente alineados, se puede provocar una tensión indebida en el equipo conectado, provocando un desgaste prematuro.
Los acoplamientos de manguito flexible están diseñados para absorber desalineaciones entre los ejes. Cuentan con un inserto elastomérico (goma) entre dos cubos metálicos, que ayuda a amortiguar las vibraciones y absorber los golpes. Esta flexibilidad permite que el acoplamiento se adapte a desalineaciones paralelas, angulares y axiales, protegiendo el equipo conectado de las tensiones causadas por la desalineación.
Los acoplamientos de manguito flexible se utilizan comúnmente en aplicaciones donde los ejes no están perfectamente alineados o donde la absorción de impactos es crucial.
Un acoplamiento de manguito dividido, también conocido como acoplamiento de abrazadera, consta de un manguito dividido en dos mitades. Estas mitades se pueden atornillar entre sí para formar el acoplamiento. Este diseño permite una fácil instalación y extracción sin alterar la alineación de los ejes. Los acoplamientos de manga dividida se usan comúnmente en sistemas donde se requiere mantenimiento frecuente o reposicionamiento del eje.
Un acoplamiento de manguito transmite torque de un eje a otro bloqueando los ejes entre sí. El manguito encaja sobre los extremos de los ejes y el torque se transfiere a través de la conexión. Para garantizar que los ejes giren juntos sin deslizarse, se utiliza una llave o un tornillo de fijación para bloquearlos en su lugar.
Para una transmisión de par óptima, el acoplamiento debe tener un ajuste seguro. Cualquier deslizamiento o desalineación puede resultar en pérdida de energía y disminución de la eficiencia.
Una de las principales ventajas de los acoplamientos de manguito es su capacidad para manejar desalineaciones menores, especialmente en versiones flexibles. Mientras que los acoplamientos de manguito rígido requieren una alineación precisa, los acoplamientos flexibles pueden absorber la desalineación causada por cambios de temperatura, vibración o movimiento estructural.
Los acoplamientos de manguito flexible pueden manejar:
Desalineación paralela: Cuando los ejes están desplazados horizontal o verticalmente.
Desalineación angular: Cuando los ejes están en ángulo entre sí.
Desalineación axial: cuando los ejes se desplazan a lo largo de su eje debido a la expansión térmica u otros factores.
Esta flexibilidad permite que los acoplamientos de manguito protejan el equipo del estrés causado por la desalineación, extendiendo la vida útil de la maquinaria conectada.
Los acoplamientos de manguito flexible destacan por amortiguar vibraciones y absorber impactos. Esta capacidad es especialmente importante en sistemas que experimentan cargas fluctuantes o altos niveles de vibración. Al absorber cargas de impacto, el acoplamiento reduce el impacto en los ejes y otros componentes conectados, lo que ayuda a preservar la integridad de la maquinaria.
Consejo: Para aplicaciones que requieren alta resistencia a golpes y vibraciones, considere usar acoplamientos de manguito flexibles con inserciones elastoméricas.
Una de las mayores ventajas de los acoplamientos de manguito es su rentabilidad. Su diseño simple los hace asequibles y, en muchos casos, libres de mantenimiento. Los acoplamientos de manguito elastoméricos, en particular, a menudo no requieren mantenimiento, lo que reduce el tiempo de inactividad y la necesidad de inspecciones frecuentes.
La falta de requisitos de lubricación en muchos acoplamientos de manguito los hace especialmente atractivos para aplicaciones de bajo mantenimiento. Esto, combinado con su sencilla instalación, los convierte en una opción muy económica para muchas industrias.
Consejo: Cuando la rentabilidad y el bajo mantenimiento son las principales prioridades, los acoplamientos de manguito flexible elastoméricos son una excelente opción.
Los acoplamientos de manguito se utilizan comúnmente en aplicaciones industriales como:
Bombas: Conexión del motor y el eje de la bomba para una transmisión de potencia eficiente.
Compresores: Garantizar un buen funcionamiento acoplando el motor del compresor al eje.
Ventiladores: transmiten potencia a las aspas del ventilador mientras se adaptan a las desalineaciones.
Transportadores: Vinculación del motor y los ejes del transportador para transmitir torque.
En estas aplicaciones, los acoplamientos de manguito ayudan a mantener un funcionamiento suave y confiable al tiempo que reducen el desgaste de los componentes conectados.
En las industrias automotriz y de la construcción, los acoplamientos de manguito se utilizan en aplicaciones tales como:
Ejes de transmisión: Conexión del motor al mecanismo de transmisión en vehículos.
Grúas y Excavadoras: Transmisión de torque en maquinaria de construcción pesada.
La capacidad de los acoplamientos de manguito para manejar pares de torsión de moderados a altos y absorber desalineaciones los hace ideales para entornos exigentes.
Al seleccionar el acoplamiento de manguito adecuado para su aplicación, considere los siguientes factores clave para garantizar un rendimiento óptimo y la longevidad del equipo.
| de los factores | Detalles | Datos/ejemplos | Comparación científica |
|---|---|---|---|
| Requisitos de par | Asegúrese de que el acoplamiento pueda soportar el par requerido para su sistema. | Ejemplo: un acoplamiento de manguito en un sistema de bomba debe soportar un par de 150 Nm. | Acoplamiento rígido: Ideal para pares de torsión bajos a medios (hasta 500 Nm). Acoplamiento flexible: Adecuado para un par mayor con absorción de impactos, hasta 2000 Nm. |
| Tolerancia a la desalineación | Elija entre acoplamientos rígidos o flexibles según la desalineación de su sistema. | Ejemplo: en un sistema transportador, los ejes están desalineados 2 grados. Los acoplamientos de manguito flexible pueden absorber esta desalineación. | Acoplamiento rígido: Requiere una alineación precisa, solo puede tolerar una desalineación <0,5 mm. Acoplamiento flexible: Puede acomodar hasta 3 mm paralelos, desalineación angular de 2°. |
| Condiciones ambientales | Considere la temperatura, la vibración y otros factores ambientales que afectan el rendimiento del acoplamiento. | Ejemplo: un acoplamiento de manguito en un sistema de motor que funciona en una fábrica con alta temperatura (70 °C) y vibración. | Acoplamiento flexible: Más adecuado para entornos con temperaturas extremas (hasta 100 °C) y altas vibraciones. Acoplamiento rígido: Menos adaptable a temperaturas y vibraciones extremas, adecuado para entornos estables y controlados. |
Consejo: Elija un acoplamiento que se ajuste a las necesidades ambientales y de torsión de su sistema para mejorar la estabilidad y extender la vida útil del equipo.
| el factor de acoplamientos de manga rígidos o flexibles | Acoplamiento de manga rígida | Acoplamiento de manga flexible |
|---|---|---|
| Requisitos de alineación | Requiere una perfecta alineación entre ejes. | Puede adaptarse a desalineaciones (paralelas, angulares y axiales). |
| Tolerancia a la desalineación | Tolera una desalineación <0,5 mm. | Tolera hasta 3 mm de desalineación paralela y angular de 2°. |
| Capacidad de torsión | Ideal para aplicaciones de par bajo a medio, hasta 500 Nm. | Adecuado para par medio a alto, puede soportar hasta 2000 Nm con absorción de impactos. |
| Choque y vibración | No está diseñado para absorber golpes o vibraciones. | Excelente para absorber golpes y vibraciones, protegiendo los equipos conectados. |
| Costo y mantenimiento | Generalmente, menor costo y menores requisitos de mantenimiento. | Costo ligeramente mayor pero sin mantenimiento en la mayoría de los diseños elastoméricos. |
| Condiciones ambientales | Adecuado para entornos estables y controlados con mínimas vibraciones y fluctuaciones de temperatura. | Ideal para entornos con temperaturas extremas (hasta 100 °C) y alta vibración. |
| Instalación | Requiere instalación y alineación precisa de ejes. | Más fácil de instalar en sistemas con desalineaciones menores, compensa los desplazamientos del eje. |
| Durabilidad | Durabilidad limitada en aplicaciones con desalineación. | Más duradero en entornos dinámicos y de alta vibración. |
| Aplicaciones | Lo mejor para sistemas con alineación perfecta, por ejemplo, bombas, transportadores y motores en entornos controlados. | Lo mejor para sistemas con desalineación o carga de choque, por ejemplo, compresores, ventiladores, maquinaria pesada. |
Consejo: Para aplicaciones propensas a desalineación o cargas variables, los acoplamientos de manguito flexible son la opción óptima para mejorar la confiabilidad del sistema y la longevidad del equipo.
Los acoplamientos de manguito son una solución confiable y rentable para conectar ejes en sistemas mecánicos. Ya sea que se opte por acoplamientos rígidos, flexibles o de manguito dividido, brindan una transmisión de potencia eficiente, manejan desalineaciones y reducen las vibraciones. Al considerar factores como los requisitos de torsión, las necesidades de alineación y las condiciones ambientales, puede elegir el acoplamiento de manguito más adecuado para su aplicación. Para industrias que requieren soluciones confiables y de bajo mantenimiento, Shanghai Fenghua International Enterprise Co., Ltd. ofrece acoplamientos de manguito de alta calidad diseñados para una variedad de sistemas. Sus productos garantizan un rendimiento y una longevidad óptimos del sistema, satisfaciendo las necesidades tanto industriales como comerciales.
R: Un acoplamiento de manguito para eje es un conector mecánico simple que se utiliza para unir dos ejes para transmitir torque. Consiste en un tubo cilíndrico hueco que se desliza sobre los extremos del eje, asegurado por llaves o tornillos de fijación.
R: El acoplamiento de manguito para eje transmite el movimiento giratorio entre ejes alineados. Funciona ajustando firmemente los extremos del eje, asegurando que no se deslice durante la transferencia de energía, a menudo usando una llave o un tornillo de fijación para asegurar la conexión.
R: Un acoplamiento de manguito para eje es ideal para conectar ejes perfectamente alineados y ofrece una solución sencilla y rentable para la transmisión de potencia. Es fácil de instalar y requiere un mantenimiento mínimo.
R: Elija un acoplamiento de manguito flexible para el eje cuando necesite absorber desalineaciones o impactos. Es perfecto para aplicaciones con cargas variables o donde la desalineación es común.
R: Los acoplamientos de manguito para ejes son rentables, fáciles de instalar y no requieren mantenimiento, especialmente las versiones elastoméricas. Transmiten energía de manera eficiente y protegen el equipo contra daños por desalineación.
